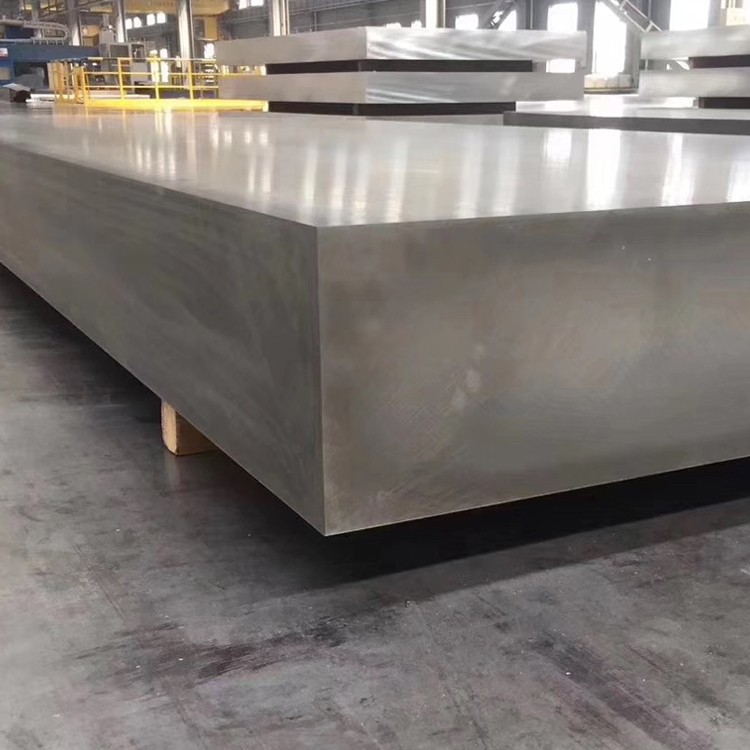

5083 צלחת זיוף אלומיניום בעובי במיוחד

5083 סגסוגת אלומיניום (ASTM B209, EN AW -5083) היא סגסוגת AL-MG בעלת חוזק גבוה, שאינו הניתן לטיפול ב- AL-MG, ועמידות עמידות בפני קורוזיה מעולה בסביבות ימיות סביבות ימיות {} 7}.

אלמנטים סגסוגיים ראשוניים:

מגנזיום (מ"ג): 4.0-4.9% (מחזק ראשוני לפתרון מוצק)

מנגן (MN): 0.40-1.0% (עידון מבנה תבואה)

כרום (CR): 0.05-0.25% (שיפור התנגדות קורוזיה)

טיטניום (TI): 0.05-0.15% (עידון תבואה)

חומר בסיס:

אלומיניום (AL): גדול יותר או שווה ל 92.4% (איזון)

זיהומים מבוקרים:

ברזל (Fe): פחות או שווה ל 0.40% מקסימום

סיליקון (SI): פחות או שווה ל 0.40% מקסימום

נחושת (CU): פחות או שווה ל 0.10% מקסימום

אבץ (Zn): פחות או שווה ל- 0.25% מקסימום

תהליך זיוף מיוחד בעובי במיוחד:

ייצור מטיל פרימיום:

יציקה ישירה של צ'יל (DC)

עידון תבואה עם תוספות TI-B

להמיס גזירה ל<0.1ml H₂/100g Al

סינון באמצעות מסנני קצף קרמיקה

טיפול בהומוגניזציה:

500-520 תואר עבור 24-36 שעות

קצב קירור מבוקר מחשב

שיווי משקל מיקרו -מבני

הכנת פני השטח:

סולם שכבת הפרדה (מינימום 10 מ"מ)

בדיקת פני השטח לפגמים

חימום מראש לזיוף:

חימום מבוים ל 380-430 תואר

אחידות טמפרטורה ± 5 מעלות

זיוף פתיחה רב-כיוונית למות:

טמפרטורת זיוף ראשונית: 400-425 תואר

טמפרטורת זיוף סופית: 340-380 תואר

יחס עיוות: 3: 1 עד 5: 1

רב-כיווני פועל למיטוב המאפיינים

מתים מתמחים עבור קטעים בעובי במיוחד

קירור מבוקר:

קצב קירור מתוכנת כדי למזער את הלחץ הנותר

קירור אוויר עם שמיכות תרמיות לקטעים עבים

טיפול בהקלה על מתח:

240-300 תואר למשך שעה לכל עובי 25 מ"מ

קירור תנור מתחת ל -200 מעלות

עיבוד סופי:

עיבוד דיוק למפרט הלקוחות

בדיקת שטח וניקוי

אריזות מגן למשלוח

כל תהליכי הייצור מבוצעים תחת מערכת ניהול איכות ISO 9001 עם עקיבות מלאה .

ביצועים בעובי:

וריאציה של רכוש<5% between surface and core (up to 200mm thickness)

יחס כיוון (L: LT: ST): 1.00: 0.95: 0.90 לחוזק מתיחה

טמפרטורת הליבה המתוחזקת בחלון עיבוד קריטי

וריאציה של קשיות<8 HB from surface to center

פרמטרים של זיוף קריטי:

בקרת חלוקת זנים:

זן אמיתי מינימלי כולל: 1.1-1.3

קצב זן: 0.01-0.1 s⁻

עבודה רב כיוונית (מינימום 25% בכיוון משני)

Intermittent reheating for sections >150 מ"מ

ניהול טמפרטורות:

שיפוע טמפרטורה מקסימאלי: 30 מעלות לאורך המקטע

ניטור פרופיל תרמי מבוקר מחשב

זמני דירה מורחבים להומוגניזציה של טמפרטורה

ציוד טיפול מיוחד לאובדן חום מינימלי

מאפיינים מיקרו -מבניים:

גודל התבואה: ASTM 5-7 (30-60 מיקרומטר)

מורפולוגיה של תבואה: מבנה מגובש באופן חלקי

חלוקת al₆mn despersoid: 0.1-0.5 קוטר מיקרומטר

Mg₂si שליטה משקעים:<0.5 volume percent

שלבים בין-מטאליים של Al-Fe-MN: מורפולוגיה מבוקרת

שבריר נפח מגובש מחדש: 40-60%

מרקם: מרקם עיוות מעורב/התגבשות מחדש

יחס רוחב -גרגרים: 1.5: 1 מקסימום במוצר סופי

תכונות מיוחדות:

מבנה תת -גרעיני עם זוויות התמצאות שגויות גבוהות

התאוששות מוגבלת כתוצאה מאפקט גרירת מומס MG

משקעים של Al₃Mg₂ הנשלטים למניעת רגישות

צפיפות ניתוק משופרת: 5-8 × 10⁰/cm²

פרמטרים ספציפיים בעובי במיוחד:

צפיפות: 2.66 גרם/ס"מ (± 0.01)

חישוב משקל: עובי (מ"מ) × רוחב (M) × אורך (M) × 2.66=משקל (ק"ג)

משקל צלחת יחיד מקסימאלי: 20, 000 ק"ג

דמי עיבוד: המלץ על 15 מ"מ לכל צד מינימום לממדים קריטיים

Stress Relief: Required before precision machining for plates >200 מ"מ

שטוח צלחת: נמדד תחת משקל עצמי על משטח שטוח

בדיקות קוליות: 100% בדיקה נפחית זמינה

אפשרויות הגנת קורוזיה:

אנודייזציה:

סוג II (חומצה גופרתית): 10-25 עובי מיקרומטר

סוג III (anodize קשה): 25-75 מיקרומטר עובי

טיפולי איטום בדרגה ימית

ציפוי המרה:

המרת כרומט לכל mil-dtl -5541

אלטרנטיבות ללא כרום לתאימות סביבתית

טיפולים מבוססי טיטניום/זירקוניום

מערכות הגנה:

פריימר אפוקסי + מעיל פוליאוריטן

מערכות מרובות שכבות ימיות

פריימרים עשירים באבץ

ציפוי אפוקסי בעל בנייה גבוהה לשירות טבילה

גורמי ביצועים סביבתיים:

התנגדות רגישות: עדיף על 5086 סגסוגת

ביצועי מבחן NAMLT:<15mg/cm²

התנגדות ל- IGC: מעולה לאחר ייצוב הטיפול

H₂ engrittlement: רגישות מינימלית

שיקולי ייצור:

מגבלות גיבוש: רדיוס כיפוף מינימלי 2.5 × עובי חומר

עבודה קרה: מוגבלת ל- 15-20% לפני חישול

עבודה חמה: 260-370 תואר טווח טמפרטורות אופטימלי

ריתוך: מעולה עם 5183, 5356 או 5556 מילוי

שיטות ריתוך: GMAW, GTAW, FCAW מתאים

טיפול לאחר הרצועה: מברשת/קנה מידה מחט מומלץ

הקלה במתח לאחר ריתוך: 200 מעלות למשך שעה לכל 25 מ"מ

שיטות חיתוך: פלזמה, ג'ט מים או ניסור מועדף

ריתוך שיטות עבודה מומלצות עבור קטעים בעובי במיוחד:

הכנה משותפת:

X-groove or double-V for thickness >25 מ"מ

פער שורש 2-4 מ"מ

פנים שורש 1-3 מ"מ

זווית פוע 50-60 תואר

שמירה יסודית עם אצטון או MEK

חימום מראש:

בדרך כלל לא נדרש

For sections >200 מ"מ, התחממות מראש 50-80

טמפרטורת חילוף:

מקסימום 120 מעלות

צג עם מדחום אינפרא אדום

טיפול לאחר הרצועה:

הקלה במתח מומלץ לקטעים עבים

ניקוי יסודי של שטף וריסוק

שיטות בדיקה:

בדיקה חזותית לכל AWS D1.2

בדיקות רדיוגרפיות או קוליות למפרקים קריטיים

חדרף צבע למומים לפני השטח

ביצועים סביבתיים:

טווח טמפרטורות הפעלה: -196 תואר ל +200 תואר

ביצועים קריוגניים: שמירת קשיחות מצוינת

התנגדות אש: לא דליקה

תכונות מגנטיות: לא מגנטיות

התנגדות לקרינה: מעולה

מיחזור: 100% ניתן למחזור ללא אובדן איכותי

השפעה סביבתית: טביעת רגל אנרגיה נמוכה יותר מאשר פלדה

משטר בדיקה רגיל:

בדיקת קומפוזיציה כימית:

ספקטרוסקופיה של פליטה אופטית

אימות כל האלמנטים הסגסוגיים

בדיקות מכניות:

בדיקת מתיחה (כיוונים אורכיים ורוחביים)

מיפוי קשיות (פני השטח והחתך)

בדיקת השפעה על יישומים קריטיים

בדיקות לא הרסניות:

בדיקה קולית לכל ASTM A578/A578M

בדיקת חדירת צבע למומים עם פני השטח

בדיקה ממדית:

אימות CMM של מימדים קריטיים

מיפוי עובי בנקודות רשת שצוינו

מדידת שטוח תחת משקל עצמי

ניתוח מיקרו -מבני:

קביעת גודל התבואה

דירוג הכללה לכל ASTM E45

בדיקת רגישות למנות H

בחינה מטלוגרפית

אפשרויות הסמכה:

דוח מבחן מיל (en 10204 3.1)

הסמכת בדיקה של צד שלישי (en 10204 3.2)

הסמכת DNV-GL ליישומים ימיים

הסמכת ABS למבנים ימיים

הסמכת הרשמה של לויד

דרישות הסמכה ספציפיות ללקוח

תיעוד עקיבות חומרי

תיעוד רשומות הפקה

יישומים ראשוניים:

בניית ספינות ימי ומסחרי

פלטפורמות נפט וגז מהחוף

רכיבי כלי לחץ

אחסון והובלה קריוגני

מבני תחבורה כבדים

סיפון גשר ומרכיבים מבניים

בקשות לתעשיית הביטחון

ציוד לעיבוד כימי

מבני ציוד כרייה

רכיבי מערכת ההנעה הימית

מקרי שימוש ספציפיים:

רכיבים מבניים של מוביל LNG:

קשיחות מעולה בטמפרטורה נמוכה

יכולת ריתוך מצוינת למבנים מורכבים

יחס כוח טוב למשקל
