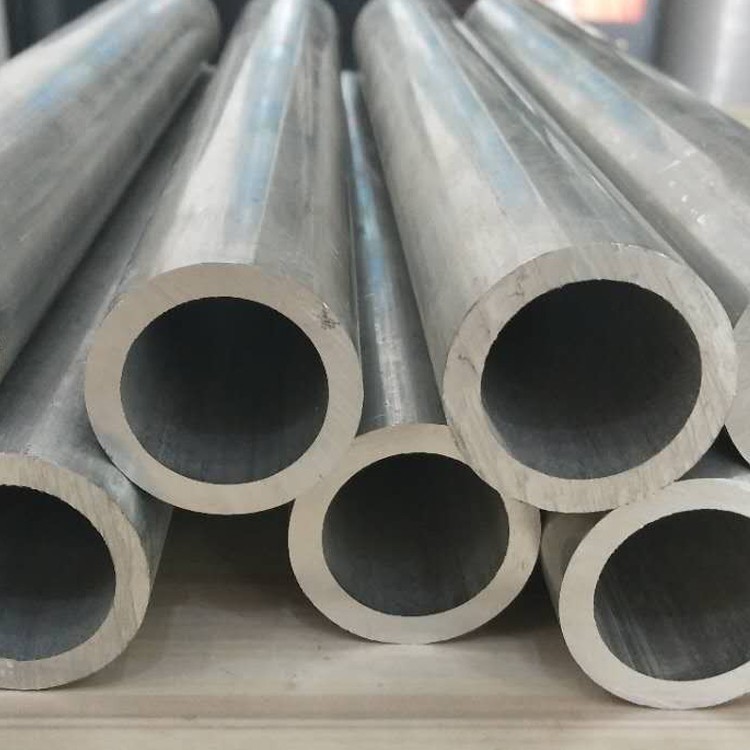

3003 צינור עגול אלומיניום

3003 צינור אלומיניום חלק הוא חומר רב-פונקציונלי וביצוע גבוה הנמצא בשימוש נרחב בתעשיות מרובות .

שלח החקירה

1. קומפוזיציה חומרית וסטנדרטים

תואם ל- ASTM B210, ASTM B491 ו- En 573-3 סטנדרטים, 3003 צינורות עגולים אלומיניום כוללים ניסוח סגסוגת משופר מנגן המותאם ליצירות מעולה ועמידות בפני קורוזיה:

אלמנטים ראשוניים:

מנגן (MN): 1.0-1.5% (מגדיל את הכוח מבלי להתפשר על משיכות)

מגנזיום (MG): פחות או שווה ל 0.10% (כמויות עקבות לשיפור עיבוד)

חומר בסיס:

אלומיניום (AL): גדול יותר או שווה ל 97.8% (איזון)

מגבלות טומאה:

ברזל (Fe): פחות או שווה ל 0.7%

סיליקון (SI): פחות או שווה ל 0.6%

נחושת (cu): 0.05-0.20%

אבץ (Zn): פחות או שווה ל 0.10%

מסופקים במזמנים קשוחים במתח הכוללים H14 (¼ קשה), H18 (½ קשה) ו- O (מבוטל) למפרט ASTM B210 . מוסמך ל- MIL-T {}}} B ליישומים ימיים ואינטרציה של NSF/ANSI 61 עבור מערכות מים להתייחסות . לאישור גמישי-צדדי שלישי של Veranty Contictimen התנגדות קורוזיה .

2. ביצועי חוזק

3003 מציע כושר קור יוצא דופן עם חוזק בינוני ליישומים מבניים:

נֶכֶס	O טמפרטורה	מזג H14	מזג H18	תקן מבחן
חוזק מתיחה (RM)	110-145 mpa	145-180 mpa	170-215 mpa	ASTM E8
כוח התשואה (RP0.2)	35-50 mpa	125-150 mpa	160-195 mpa	ASTM E8
התארכות בהפסקה (%)	25-35%	8-15%	4-8%	ASTM E8
תשואת דחיסה	40 MPa	130 MPa	165 MPa	ASTM E9
כוח גזירה	75 MPa	100 מגה מגה	130 MPa	ASTM B769
סיבולת עייפות (מחזורי 10⁷)	60 MPa	75 MPa	95 MPa	ISO 1099
יחס ציור עמוק (LDR)	2.3	1.8	1.5	ISO 12004

Maintains >משיכות של 90% בתואר -196 ומציגה מאפייני גיבוש מצוינים בפעולות עבודה קרה .

3. טיפול ועיבוד חום

כסגסוגת שאינה ניתנת לטיפול, תכונות מכניות מושגות באמצעות התקשות מתח:

תהליך עבודה קר

גלגול חם: עיבוד ראשוני ב 370-480 מידה לעובי 8 מ"מ

רישום קר: הפחתות רצופות משיגות:

O Tember: ביטול מלא ב 415 מעלות

H14: 7-15% הפחתת שטח

H18: 25-30% הפחתת שטח

חישול ביניים: 315-345 תואר למשך שעתיים לכל 50% הפחתה

מיקרו -מבנה כתוצאה מכך

גודל התבואה: ASTM 6-9 (10-30 מיקרומטר דגנים שוויוניים)

Despersoids: Al₆ (Mn, Fe) חלקיקי שלב (<0.5μm)

צפיפות ניתוק: 10⁷/cm² (O) עד 10⁰/cm² (H18)

מקדם מרקם:<0.65 for deep drawing applications

סף התגבשות מחדש: 250-280 תואר

4. מידות והתאמה אישית

מיוצר לסובלנות מדויקת עבור HVAC ויישומים אדריכליים:

פָּרָמֶטֶר	טווח סטנדרטי	סובלנות מדויקת	אפשרויות מותאמות אישית
קוטר חיצוני	3-400 מ"מ	± 0.1% OD	פרופילים אליפטיים
עובי הקיר	0.3-8 מ"מ	± 8% wt	קטעים מחודדים
מֶשֶׁך	0.5-12 m	+2 מ"מ/-0 מ"מ	מפותל עד 60 מ '
יוֹשֶׁר	-	1 . מקסימום 5 מ"מ/מ.	± 0.5 מ"מ/מ '
סובלנות	-	פחות או שווה ל- 1.2% TIR	פחות או שווה ל- 0.5% TIR
Bend Radius (Min)	1.0 × OD	-	מינימום 0.6 × OD

ייצור מיוחד:

נוצרת הרחבה לחיבורי מחליף חום

הסתובבות סיבובית להפחתת התחדדות

גיבוש סיום מותאם אישית (התלקחות, חרוז, בליטה)

גלגל חריץ למפרקים מכניים

תצורות צינור ספירלה

5. מאפייני התנגדות לקורוזיה

נתוני ביצועים סביבתיים

סְבִיבָה	דירוג ISO 9223	קצב קורוזיה (מיקרומטר לשנה)	המלצת הגנה
מים מתוקים	RC1 (מצוין)	<0.5 μm/yr	פסיבציה פנימית
טיפול כימי	RC2 (מצוין)	1-3 מיקרומטר/שנה	רירית פוליאתילן
אווירת חוף	RC3 (טוב)	3-8 מיקרומטר/שנה	ציפוי המרה כרומט
אזור תעשייה	RC3 (טוב)	8-15 מיקרומטר/שנה	ציפוי אבקה
עיבוד מזון	RC1 (מצוין)	0.2 מיקרומטר/שנה	אלקטרופולינג

מערכות הגנה:

פסיבציה: טיפול בחומצה חנקתית לכל ASTM B580

ציפויים:

ציפויים אפוקסי-פנוליים: 30-60 מיקרומטר DFT

פוליאוריטן: 40-80 מיקרומטר להתנגדות ל- UV

הגנה גלוונית: מתכת ריסוס אבץ + איטום

טיפולים ביוצידיים: הספגת כסף-יון לבקרה מיקרוביאלית

6. מאפייני יכולת הכוח

פרמטרי אופטימיזציה

מִבצָע	חומר כלים	מהירות (m/min)	הזנה (מ"מ/Rev)	הערות
חֲרִיטָה	קרביד K10	250-450	0.25-0.45	מגרפה חיובית חדה
כִּרסוּם	קרביד K20	300-500	0.15-0.30	כלי סליל גבוהים
הִתעַמְלוּת	HSS-CO5	100-150	0.12-0.20	זווית של 130 מעלות
הַקָשָׁה	HSS-CO5	25-40	המגרש תואם	עומק חוט 90%

מדדי ביצועים:

מדד יכולתות: 95% (קו הבסיס: 2011- t 3=100%)

חספוס פני השטח: RA 0.5 מיקרומטר עיבוד יבש בר השגה

התנגדות לקצה בנוי: מעולה (כיתה 1 לכל ISO 3685)

היווצרות שבבים: שבבי ספירלה רציפים

חיי הכלים: 50% ארוכים מ- 6061 סגסוגת

המלצת נוזל קירור: מינימלי (5-7% תחליב)

7. שיטות ריתוך ושיטות הצטרפות

יכולת ריתוך מעולה בתהליכים

ריתוך קשת מתכת גז (GMAW)

חוט מילוי: ER4043 (ALSI5) או ER1100

גז מגן: ar + 25-30% הוא התערובת

מהירות תיל: 8-12 m/min (OD 12-50 מ"מ)

כניסת חום: פחות או שווה ל 0.8 ק"ג/מ"מ

שיטות הצטרפות

הַלחָמָה:

לוחות אבץ-אלומיניום: 390-450 תואר

סוג שטף: אורגני לא קורוזיבי

מליטה דבק:

דבק פוליאוריטן: 18-25 גזירה MPA

מערכות אפוקסי: 30-40 מתיחה MPA

הידוק מכני:

חיבורי קצה חרוזים

אביזרי דחיפה לחיבור

התנשאות למפרקים קבועים

8. מאפיינים פיזיים

נֶכֶס	עֵרֶך	תקן מבחן
צְפִיפוּת	2.73 גרם/ס"מ	ASTM B311
מוליכות תרמית (25 מעלות)	193 W/m·K	ASTM E1461
CTE (20-100 תואר)	23.2 מיקרומטר/מ '	ASTM E228
מוליכות חשמלית	51% IACs	ASTM B193
מודולוס של גמישות	69.0 GPA	ASTM E111
חום ספציפי (100 מעלות)	897 J/KG · K.	ASTM E1269
מקדם התפשטות תרמית	תואר 0.55 מ '/מ'	ASTM D696
רפלקטיביות (גלויה)	85%	ASTM E903
פליטות (מלוטשת)	0.05	ASTM E423

9. תקני איכות פני השטח

אפשרויות גימור:

סיום טחנה: ra 0.8-1.2 מיקרומטר

גימור מוברש: RA 0.3-0.6 מיקרומטר

פולני מראה: RA<0.1μm achievable

סאטן סאטן: RA 0.4 מיקרומטר

קריטריוני פיקוח (ASTM B491):

פגמים במשטח: פחות או שווה לעומק 0.005 מ"מ

סימני Die: פחות או שווה לגובה 0.05 מ"מ

שינוי צבע: אין

Oxide uniformity: >כיסוי של 95%

פרוטוקולי ניקוי:

ניקוי אלקליין לכל AMS 2647

טבילה בהירה ליישומים דקורטיביים

ניקוי אדים לצינורות בדרגת מזון

10. אישורים ובדיקה

פרוטוקולי אבטחת איכות

אימות כימי:

ספקטרומטריית פליטה אופטית

ספקטרוסקופיה המונית של ICP לזיהומים

בדיקות פיזיות:

מבחן שיטוח להפחתת OD 60%

מבחן כיפוף הפוך: 180 מעלות ללא פיצוח

בדיקת לחץ הידרוסטטי: 3 × לחץ עבודה

שיטות NDT:

בדיקות נוכחיות אדיות לכל ASTM E309

אימות עובי קיר קולי

בדיקות דליפת הליום

אישורי תעשיה

NSF/ANSI 61 למערכות מי שתייה

ASME BPVC סעיף VIII תאימות

FDA CFR 21.177.1500 (איש קשר במזון)

MIL-T -5062 B מפרט חיל הים

PED 2014/68/EU נספח I

אישור סוג ההרשמה של לויד

יישומים ראשוניים: רכיבי מחליף חום, צינורות הקבל, מערכות השקיה לטפטוף, מסגרות ריהוט, מבנים דקורטיביים, קווי העברה כימיים וכלי קריוגניים שבהם עמידות בפני קורוזיה ויצירתיות הם קריטיים.

אריזה: נייר VCI שזורים זה בזה + חבילות עטוף PE, קריאות עם פינות מזוין . זמן עופרת סטנדרטי: 3 שבועות לגדלים מצויים .
