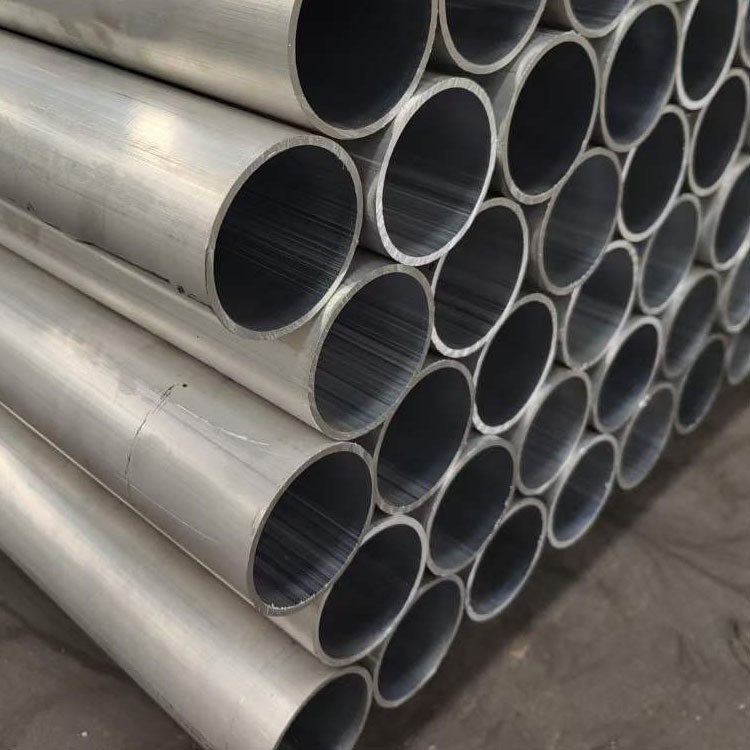

2024 T3 צינור עגול אלומיניום
צינור העגול האלומיניום המוחלט של 2024 הוא מוצר סגסוגת אלומיניום קשה וקשה השייך לסדרת Al-Cu-Mg .
1. קומפוזיציה חומרית וסטנדרטים
תואמים ל- ASTM B221, AMS 4171 ו- EN 755-2 סטנדרטים בינלאומיים, 2024- T3 צינורות עגולים אלומיניום כוללים קומפוזיציה מדויקת המותאמת ליישומי תעופה וחלל:
אלמנטים ראשוניים:
נחושת (cu): 3.8-4.9% (צורות מחזקות את המשקעים של Al₂cu)
מגנזיום (מ"ג): 1.2-1.8% (משפר את התנגדות קורוזיה)
מנגן (MN): 0.3-0.9% (משפר את התקשות העבודה)
חומר בסיס:
אלומיניום (AL): גדול יותר או שווה ל 93.5% (איזון)
מגבלות טומאה:
ברזל (Fe): פחות או שווה ל 0.50%
סיליקון (SI): פחות או שווה ל 0.50%
אבץ (Zn): פחות או שווה ל 0.25%
טיטניום (TI): פחות או שווה ל 0.15%
Third-party validation through NORSOK M650 chemical verification ensures batch-to-batch consistency. The precise Cu/Mg ratio (2.5:1 optimal) enables effective precipitation hardening during natural aging cycles. This alloy is designated as UNS A92024 under unified numbering system standards and meets Boeing BMS 7-260 ו- Airbus AIMS 05-01-005 מפרט Aerospace.
2. ביצועי חוזק
2024- T3 מדגים יחסי חוזק למשקל יוצאי דופן קריטיים ליישומי לחץ גבוה:
|
נֶכֶס |
עֵרֶך |
תקן מבחן |
|
חוזק מתיחה (RM) |
440-485 mpa |
ASTM E8 |
|
כוח התשואה (RP0.2) |
290-345 mpa |
ASTM E8 |
|
כוח גזירה |
283 MPA |
ASTM B769 |
|
תשואת דחיסה |
275 MPa |
ASTM E9 |
| כוח נושא |
580 MPA (E/D =1.5) |
ASTM E238 |
|
סיבולת עייפות (מחזורי 5 × 10⁸) |
138 MPa |
R . r . מבחן מור |
|
קשיחות שבר (KIC) |
28 MPA√M |
ASTM E399 |
הסגסוגת טוענת:
85% מכוח טמפרטורת החדר ב 120 מעלות
יחס הרגישות המופק של 1.25 (kt =3)
יכולת לחץ מחזורית גבוהה יותר של 27% מאשר 6061- T6
מגבלת מתח הפיכה לחלוטין: 125 MPa (r =-1)
3. מצב טיפול בחום
רצף טמפרטורת T3 כרוך בשלבי עיבוד מבוקרים במדויק:
טיפול בפתרון:
495 מעלות ± 5 מעלות עבור 20-30 דקות (פירוק שלב)
תנורים מבוקרים על אווירה עם אחידות של ± 3 מעלות
מרווה:
Rapid water quenching (>שיעור קירור של 200 מעלות /שניות)
זמן בין תנור למיכל מרווה:<15 seconds
עבודה קרה:
3-5% הפחתה באמצעות ערימה או יישור מתיחה
קצב המתח הנשלט על 0.5-2% לדקה
הזדקנות טבעית:
מינימום 96-120 שעות ב 25 מעלות
לחות יחסית<65%
מיקרו -מבנה כתוצאה מכך:
גודל התבואה: ASTM 6-7 (15-30 מיקרומטר)
S '(al₂cumg) התפלגות משקעים
צפיפות ניתוק: 10⁰/cm²
סף התגבשות מחדש: 260 מעלות
טיפול בחום לאחר היצירתו מעל 100 מעלות אסור בגלל הרגישות הרגישות והסיכון של משקעים מועדפים בגבולות התבואה .
4. מידות והתאמה אישית
מיוצר כדי לפגוש סובלנות ממדית תעופה וחלל:
|
פָּרָמֶטֶר |
טווח סטנדרטי |
סובלנות מדויקת |
אפשרויות מותאמות אישית |
|
קוטר חיצוני |
10-200 מ"מ |
±0.05mm (>50 מ"מ OD) |
פרופילים שאינם סיבוב |
|
עובי הקיר |
1.0-15 מ"מ |
± 5% wt |
קירות מחודדים |
|
מֶשֶׁך |
1-6 m |
+0/-0.5 מ"מ |
עד 12 מ ' |
|
יוֹשֶׁר |
- |
0 . 3mm/m מקסימום. |
± 0.1 מ"מ/מ ' |
|
סובלנות |
- |
פחות או שווה ל- 0.5% TIR |
0.2% TIR |
|
נִצָבוּת |
- |
פחות או שווה ל 0.5 מעלות |
פחות או שווה ל 0.1 מעלות |
אפשרויות עיבוד:
חיתוך: ניסור שוחק CNC (± 0.1 מ"מ) או EDM
טחינת פני השטח להתאמות מיסב (ra<0.4μm)
יצירת סיום של CNC לגיאומטריות מפרקים מורכבות
פסיבציה לכל mil-std -753 c
5. מאפייני התנגדות לקורוזיה
דירוגי ביצועים סביבתיים
|
סְבִיבָה |
דירוג חשיפה |
חיי שירות* |
המלצת הגנה |
|
אזור התזה ימי |
מסכן (250 שעות SST) |
2-3 שנים |
Mil-a -8625 סוג I anodize |
|
Atmos תעשייתי . |
בינוני (500 שעות) |
5-8 שנים |
ציפוי PEO |
|
אווירה כפרית |
טוב (1000 שעות) |
10+ שנים |
ציפוי PVDF |
|
גרסת Alclad |
מְעוּלֶה |
20+ שנים |
שכבה לבושה של 5% |
*עם הגנה מתאימה על פני השטח
מערכות הגנה:
אנודייזציה:
חומצה כרומית (סוג I): 8-12 עובי מיקרומטר
חומצה גופרתית (סוג II): 15-25 מיקרומטר עובי
ציפויים:
חמצון אלקטרוליטי בפלזמה: 50-70 שכבת קרמיקה מיקרומטר (400-600 HV)
Epoxy-Polyurethane: 120μm DFT (>ריסוס מלח 2000 שעות)
הגנה קתודית: פריימרים עשירים באבץ (85% תוכן Zn)
6. מאפייני יכולת הכוח
פרמטרי אופטימיזציה
|
מִבצָע |
חומר כלים |
מהירות (m/min) |
הזנה (מ"מ/Rev) |
הערות |
|
חֲרִיטָה |
קרביד K20 |
150-250 |
0.12-0.20 |
מגרפה חיובית של 7 מעלות |
|
כִּרסוּם |
קרביד K10 |
200-400 |
0.05-0.15 |
טפס טפסים נדרש |
|
הִתעַמְלוּת |
מצופה טיאלן |
30-40 |
0.03-0.08 |
זווית נקודת 135 מעלות |
|
הַקָשָׁה |
HSS-CO5 |
8-12 |
המגרש תואם |
השתמש בצורת חוט UNJ |
מדדי ביצועים:
אינדקס יכולתות: 70% (קו הבסיס: 2011- t 3=100%)
חספוס פני השטח: RA 0.8 מיקרומטר בר השגה
Chip control: Requires HP coolant >70 בר
תוחלת חיי הכלים: 30 דקות חיתוך רציף
עיוות תרמי:<0.05mm at 80°C
7. שיטות ריתוך ושיטות הצטרפות
ריתוך היתוך לא מומלץ
רגישות לפיצוח HAZ עולה על 80% (AWS D1. 2). אלטרנטיבות מאושרות:
ריתוך חיכוך (FSW)
סיבוב כלים: 800-1, 200 סל"ד
מהירות טרברס: 60-150 מ"מ/דקה
קוטר הכתף: 1.2 × עובי קיר
בקרת z-force: 8-15 kn
מליטה דבק
אפוקסי מבניים: FM73 או EA9394 (גדול או שווה לגזירה של 20MPA)
הכנת פני השטח: ציפוי המרה כרומט (MIL-C -5541)
מחזור ריפוי: 120 מעלות /שעתיים מתחת ללחץ 50kPa
הידוק מכני
סיכות Hi-Lok: חוזק הגזירה 65KN (6 מ"מ Ø)
מרווח מסמר: גדול יותר או שווה למרחק קצה 4 × קוטר
אזור הרחקת נזק בטחונות: קוטר אטב 1.5 × אטב
8. מאפיינים פיזיים
|
נֶכֶס |
עֵרֶך |
תקן מבחן |
|
צְפִיפוּת |
2.78 גרם/ס"מ |
ASTM B311 |
|
מוליכות תרמית (100 מעלות) |
121 W/m·K |
ASTM E1461 |
|
CTE (20-100 תואר) |
23.2 מיקרומטר/מ ' |
ASTM E228 |
|
התנגדות חשמלית |
50 nΩ·m |
ASTM B193 |
|
מודולוס של גמישות |
73.1 GPA |
ASTM E111 |
|
חום ספציפי (25 מעלות) |
875 J/KG · K. |
ASTM E1269 |
|
חום היתוך סמוי |
390 ק"ג/ק"ג |
- |
|
טמפ 'התגבשות מחדש |
260 מעלות |
- |
9. תקני איכות פני השטח
בנייה חלקה: אין קווי ריתוך אורכיים
גימור פני השטח: RA פחות או שווה ל 0.8 מיקרומטר (גימור טחנה), הניתן לפול ל- RA 0.1 מיקרומטר
בדיקה חזותית: לכל AMS 2771 Class A
מגבלות פגמים:
No inclusions >0.3 מ"מ (ASTM B557)
שריטות<0.05mm depth
קווי מתים שאינם חורגים מ- 0.1 מיקרומטר RA
פרוטוקולי ניקוי:
אולטרה סא קולית (AMS 2646)
תחריט חומצי לקשרי דבק
10. אישורים ובדיקה
בדיקות לא הרסניות
Ultrasonic: Level B (EN 1714) detecting flaws >0.8 מ"מ
זרם אדי: ASTM E309 (רגישות של 0.5 מ"מ)
Pinterant Dye: ASME SELCE V סעיף 6
הידרוסטטי: לחץ בדיקת 50MPA למשך 30 שניות
בדיקות מכניות
מתיחה: ASTM E8 בטמפרטורות מרובות
קשיות: סולם Rockwell B (ASTM E18)
השפעה: Charpy V-notch ב -65 תואר (min . 4 j)
אישורים
NADCAP AC7117 (בדיקת חומרים)
AS9100 איכות חלל
PED 2014/68/EU קטגוריה IV
ISO 9001: 2015 ניהול איכות
יישומי חלל: רכיבי ציוד נחיתה, מערכות הנחיות טילים, בתי מפעילים, קווים הידראוליים ותגבורת הכנף SPAR כאשר יחס כוח למשקל הוא קריטי .

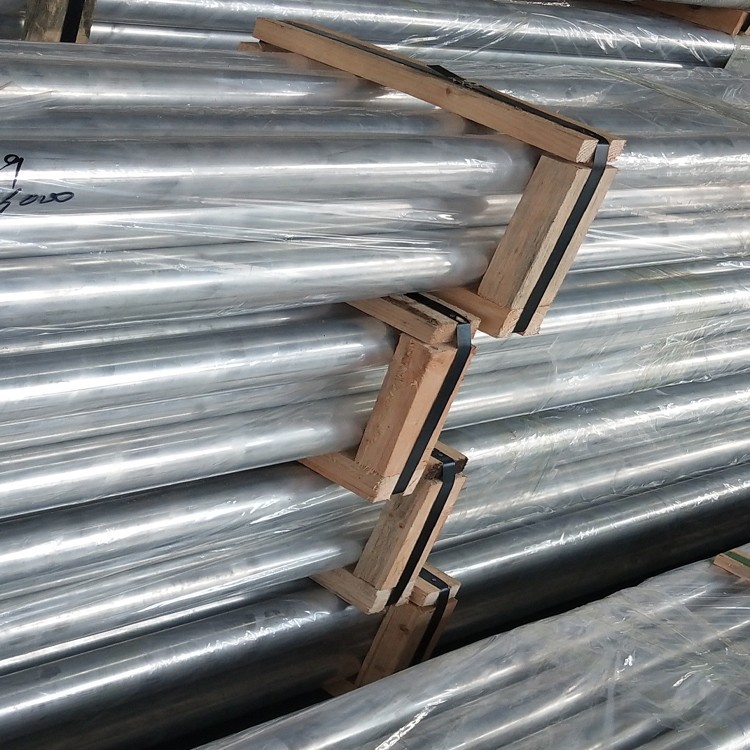

אריזה: נייר VCI + סרט PE שכבה כפולה עם יבוש, ISPM 15 ארגזי עץ תואמים . זמן עופרת סטנדרטי: 8 שבועות .
